一、概述

我公司生产的轴流空冷风机主要用于石油、化工、冶金等空冷器配套使用，具有风量大、效率高、振动小、噪声低、使用维护方便等特点。

本系列产品的设计制造符合JB1416-87《一般用途轴流通风机技术条件》。

为满足用户工况条件的不同，风机有高效节能型、低噪型、防腐型等不同类型，以适应用户需要。

根据安装使用条件，风机风量调节方式可分为自调、半自调、手调三种，冷却方式可分为鼓风式和引风式。安装结构形式有b;c;e;f;g;h;k;n;q等多种形式。

二、空冷器风机型号含义及结构说明

1、风机型号含义：

2、风机直径：

（1）自调、半自调风机，直径为1.8-4.27米（6-14英尺）

（2）手调风机，直径为1.8-4.5米

3、风机调角方式：

（1） ZF：不停机自动调角式（简称自调式）风机。

通过仪表信号压力变化，风机在运行中自动调节叶片的角度用以改变风量。信号气源压力为20-100KPa；工作气源压力为300KPa。

（2） BF：不停机半自动调角式（简称半自调）风机

在风机运行中，手动调节工作气源压力，可随时调节叶片角度用以改变风量，工作气源压力为200KPa。

（3） SF：停机手调角式（简称手调式）风机

停机后调节叶片角度。

4、叶片系列（玻璃钢材料）

（1） TB系列（FJ3）标准型；节能型；噪声值≤85dB。

（2） TC系列（FJ7）较宽型；适中型；噪声值≤83dB。

（3） TW系列（FJ19）宽型；降噪型；噪声值≤80dB。

以上三种系列叶片应相应轮毂、传动方式配套可组合成为多种型号的风机，以满足各种空冷器的配套使用。

三、空冷器风机传动方式及安装结构尺寸

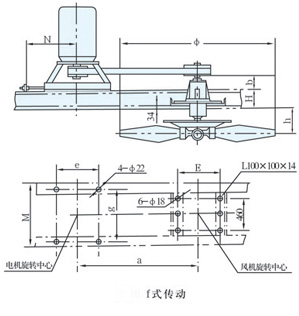

f式传动

适用于1.8-4.5米手调风机及4叶自调或半自调风机，吊挂式、引风式，安装尺寸见表
